Bản vẽ công trình kết cấu thép

Dựa trên hồ sơ bản vẽ thiết kế (bản vẽ kiến trúc, bản vẽ kết cấu), triển khai thiết kế cho sản xuất và thi công phần khung kết cấu thép tòa nhà công trình từ giai đoạn thiết kế sơ bộ tới giai đoạn thi công hoàn thiện công trình.

1. Giai đoạn đầu

Tham gia với đơn vị thiết kế kết cấu trong giai đoạn thiết kế ban đầu, nhằm phát hiện sớm thiếu sót hoặc mâu thuẫn trong giai đoạn thiết kế, đưa phương án gia công và thi công lắp dựng tối ưu để làm giảm rủi ro và chi phì nhờ tránh phát sinh thay đổi ở các giai đoạn gia công, lắp dựng về sau.

2. Lập dự toán

Tùy theo giai đoạn và nhu cầu của khách hàng, chúng tôi cung cấp phẩm dự toán sẽ khác nhau. Cơ bản sản phẩm sẽ được chia thành 2 gian đoạn chính.
(1) Lập dự toán sơ bộ
Dựa trên thông tin chưa đầy đủ: bản vẽ cơ bản, diện tích, khối lượng ước tính …. để ước lượng sơ bộ chi phí ở giai đoạn đầu dự án. Vì vậy độ chính xác vừa phải (sai số lớn).
Mục đích chính để:
– Xem phương án thiết kế có khả thi không
– Ước lượng ngân sách
– So sánh phương án thiết kế, thi công

(2) Lập dự toán chi tiết
Bảng tính các số liệu vật tư chi tiết dựa trên bản vẽ đầy đủ, số lượng ở độ chính xác cao.
Số liệu được sử dụng để báo giá chính thức, ký hợp đồng hoặc đấu thầu, vì vậy độ chính xác cao hơn nhiều so với số liệu ở dự toán sơ bộ

3. Triển khai bản vẽ chế tác

Đây là giai đoạn công việc chính, được chia thành nhiều bước với các bản vẽ tương ứng, đòi hỏi kinh nghiệm và sự tỉ mỉ cao.

3.1 Thảo luận, tư vấn thiết kế

Trước khi bước vào giai đoạn lên mô hình 3D và vẽ bản vẽ tổng thể cho dự án, tiến hành họp thảo luận để trao đổi phân chia nhiệm vụ công việc, giải quyết các nghi vấn còn tồn đọng về nội dung khung thép chính, các yêu cầu kỹ thuật phục vụ cho việc triển khai bản vẽ.

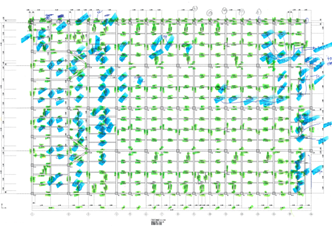

3.2 Bản vẽ tổng thể

Dựa vào bản vẽ thiết kế, triển khai thiết kế bản vẽ kết cấu thép tổng thể của công trình.
Bản vẽ thiết kế nhận được từ khách hàng bao gồm:
– Bản vẽ kiến trúc: mô tả các thông số kĩ thuật liên quan đến bố cục và công năng sử dụng của công trình.
– Bản vẽ kết cấu: mô tả các chi tiết liên quan kết cấu của tòa nhà như vật tư, các liên kết.
Thông qua phần mềm 3D chuyên dụng quản lý kết cấu thép, xây dựng mô hình và quản lý thông tin dự án. Cùng với việc thảo luận trước dự án để tìm ra những điểm xung đột, các phương án để giảm khó khăn trong quá trình gia công, vận chuyển và lắp dựng.

3.3 Bản vẽ tiêu chuẩn

Bản vẽ thể hiện rõ ràng chi tiết các qui chuẩn của công trình, để thuận tiện cho việc triển khai bản vẽ chi tiết và gensun.
– Qui chuẩn mối nối bulong
– Qui chuẩn hàn
– Qui chuẩn vật liệu tạm (Móc cẩu, thang leo, móc lưới an toàn, …)

3.4 Bản vẽ chi tiết

Bản vẽ thể hiện rõ ràng từng sản phẩm (cột, dầm, xà gồ …) của công trình. Thông qua bản vẽ này, có thể xác nhận chính xác các thông số kĩ thuật về (mối nối, kích thước, …) của từng sản phẩm một, đảm bảo gia công lắp dựng chính xác.

3.5 Bản vẽ Gensun

Thể hiện kích thước thực tế của từng vật tư tạo nên mỗi sản phẩm. Kết hợp với nguyên lý co rút từ công đoạn hàn, tính toán kích thước phù hợp cho gia công. Đây là công việc kết nối trực tiếp với sản phẩm yêu cầu tính tỉ mỉ cẩn thận cao.

3.6 Bản vẽ lắp dựng

Thể hiện tên mark của từng sản phẩm (trụ, dầm) cùng các lưu ý khi lắp dựng trên bản vẽ, giúp thợ lắp dựng ở hiện trường có giảm thời gian thao tác và các sai sót như nhầm sản phẩm, nhầm hướng lắp …
